Con Kê Cọc Khoan Nhồi: Cấu Tạo, Kích Thước, Bố Trí Và Cách Chọn

Trong thi công cọc khoan nhồi, chất lượng của cọc không chỉ phụ thuộc vào công tác khoan tạo lỗ, gia công lồng thép, vật liệu bê tông hay quá trình đổ bê tông bằng ống Tremie. Một chi tiết có kích thước nhỏ nhưng cần được kiểm soát ngay từ giai đoạn gia công lồng thép là con kê cọc khoan nhồi.

Con kê được bố trí tại các vị trí phù hợp quanh lồng thép nhằm hạn chế việc cốt thép ngoài cùng tiến quá gần hoặc tiếp xúc trực tiếp với thành hố khoan khi vận chuyển, cẩu lắp và hạ lồng. Qua đó, con kê hỗ trợ duy trì khoảng cách hình học cần thiết để lớp bê tông bảo vệ sau khi đổ bê tông phù hợp với yêu cầu thiết kế.

Bài viết này là tài liệu tổng quan về con kê bê tông cọc khoan nhồi, bao gồm khái niệm, cấu tạo, vai trò, lớp bê tông bảo vệ, cách xác định kích thước, nguyên tắc lựa chọn D60–D200, bố trí, tính số lượng, khả năng chịu lực, nghiệm thu và các dữ liệu thử nghiệm, ứng dụng thực tế của hệ Con kê bê tông Thái Long.

Con kê cọc khoan nhồi là gì?

Con kê cọc khoan nhồi là chi tiết được lắp trực tiếp lên lồng thép trước khi lồng được hạ xuống hố khoan. Con kê tạo các điểm giới hạn khoảng cách giữa hệ cốt thép với thành hố khoan, qua đó hỗ trợ duy trì vị trí tương đối của lồng thép trong quá trình thi công.

Cần phân biệt rõ: con kê không phải cấu kiện chịu tải trọng chính của cọc sau khi công trình hoàn thành. Vai trò quan trọng của sản phẩm chủ yếu diễn ra trong giai đoạn gia công, vận chuyển, cẩu dựng và hạ lồng thép, trước và trong quá trình hình thành thân cọc.

Xem phân tích chuyên sâu: Con kê cọc khoan nhồi là gì? Vai trò trong thi công cọc khoan nhồi.

Con kê nằm ở đâu trên lồng thép cọc khoan nhồi?

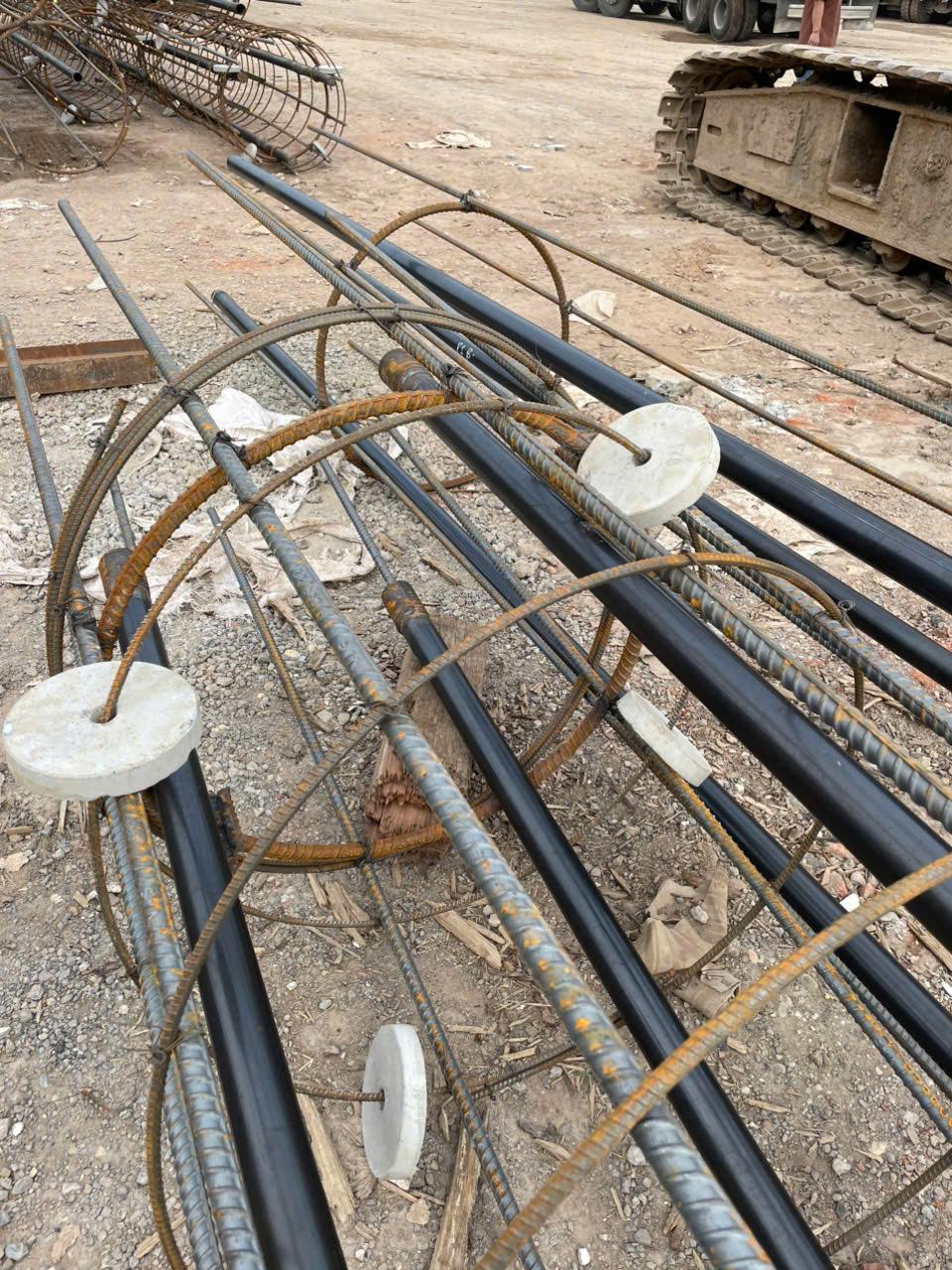

Con kê được bố trí phía ngoài lồng thép tại các vị trí được xác định theo cấu tạo lồng, bản vẽ thiết kế và biện pháp thi công. Tùy cấu tạo cụ thể, viên kê có thể được liên kết với thanh thép hoặc bộ phận cấu tạo phù hợp để tạo khoảng cách từ phần cốt thép cần bảo vệ đến thành hố khoan.

Việc xác định đúng cốt thép ngoài cùng cần bảo vệ đặc biệt quan trọng. Không thể chỉ nhìn vào đường kính ngoài của viên kê hoặc đường kính thanh luồn qua lỗ tâm rồi mặc định khoảng cách đó chính là chiều dày lớp bê tông bảo vệ.

Xem chi tiết: Cấu tạo lồng thép cọc khoan nhồi và vị trí bố trí con kê.

Vai trò của con kê trong thi công cọc khoan nhồi

Con kê có ba nhóm chức năng chính trong quá trình thi công.

• Hỗ trợ định vị lồng thép: tạo các điểm giới hạn khoảng cách quanh lồng thép, hạn chế lồng tiến quá gần thành hố khoan.
• Hỗ trợ duy trì lớp bê tông bảo vệ: góp phần giữ khoảng cách cần thiết giữa phần cốt thép ngoài cùng và bề mặt bê tông sau khi cọc được hình thành.
• Hạn chế tiếp xúc trực tiếp với thành hố: trong quá trình vận chuyển và hạ lồng, con kê góp phần hạn chế cốt thép trực tiếp va hoặc tỳ vào thành hố khoan tại các vị trí kê.

Con kê không thay thế độ cứng của lồng thép, hệ treo, thiết bị nâng hạ hoặc các biện pháp định vị tổng thể. Hiệu quả của hệ con kê còn phụ thuộc vào vị trí bố trí, số lượng, phương pháp liên kết và điều kiện thi công thực tế.

Xem phân tích: Vai trò của con kê trong thi công cọc khoan nhồi và quá trình định vị lồng thép.

Cấu tạo của con kê bê tông cọc khoan nhồi

Một dạng con kê bê tông phổ biến dùng cho lồng thép cọc khoan nhồi có hình dạng gần giống bánh xe hoặc đĩa tròn, với lỗ ở khu vực tâm để phục vụ phương án lắp đặt. Hình học cụ thể của sản phẩm có thể thay đổi theo từng quy cách.

Các thông số cần quan tâm gồm:

• Đường kính ngoài của viên kê.
• Đường kính lỗ tâm.
• Chiều dày viên kê.
• Vị trí thanh thép hoặc bộ phận liên kết với con kê.
• Khoảng cách thực tế từ cốt thép ngoài cùng đến mép ngoài viên kê.
• Tình trạng bề mặt, độ đặc chắc và khả năng chịu các tác động cơ học trong quá trình thi công.

Đường kính ngoài chỉ là một trong các dữ liệu hình học. Khi lựa chọn sản phẩm, cần xem xét toàn bộ cấu hình thay vì chọn chỉ từ tên quy cách.

Lớp bê tông bảo vệ cọc khoan nhồi được xác định như thế nào?

Lớp bê tông bảo vệ được xác định từ bề mặt ngoài của cốt thép cần được bảo vệ đến bề mặt bê tông tương ứng của kết cấu. Đối với cọc khoan nhồi, giá trị cần áp dụng phải căn cứ vào hồ sơ thiết kế và các yêu cầu kỹ thuật áp dụng cho công trình.

Do cấu tạo lồng thép có thể gồm thép chủ, thép đai, thép xoắn, vòng gia cường và các chi tiết khác, vị trí cốt thép ngoài cùng cần được xác định đúng trước khi tính kích thước làm việc của con kê.

Xem hướng dẫn chuyên sâu: Chiều dày lớp bê tông bảo vệ cọc khoan nhồi và nguyên tắc lựa chọn con kê.

Các quy cách con kê cọc khoan nhồi Thái Long

Hệ Con kê cọc khoan nhồi Thái Long được phát triển với nhiều quy cách để phục vụ các cấu tạo lồng thép và yêu cầu thiết kế khác nhau. Các dòng hiện đang được sử dụng trong hệ thống sản phẩm gồm D60, D90, D120, D150, D170 và D200.

Việc lựa chọn giữa D60, D90, D120, D150, D170 và D200 cần bắt đầu từ bản vẽ thiết kế. Xem hướng dẫn: Cách lựa chọn con kê cọc khoan nhồi D90, D120, D150, D170 và D200 theo bản vẽ.

Cách lựa chọn con kê cọc khoan nhồi theo bản vẽ

Một quy trình lựa chọn hợp lý có thể thực hiện theo thứ tự:

1. Xác định đường kính cọc theo bản vẽ.
2. Xác định đường kính ngoài và cấu tạo thực tế của lồng thép.
3. Xác định cốt thép ngoài cùng cần được bảo vệ.
4. Xác định chiều dày lớp bê tông bảo vệ theo hồ sơ thiết kế.
5. Xác định vị trí và phương án liên kết con kê với lồng thép.
6. Tính hoặc kiểm tra kích thước làm việc thực tế của viên kê.
7. Kiểm tra khoảng hở và khả năng hạ lồng trước khi chốt quy cách.

Không nên suy luận rằng cọc có đường kính lớn thì bắt buộc phải sử dụng con kê có đường kính lớn tương ứng. Ví dụ, cọc D2000 và con kê D200 là hai thông số khác nhau. D2000 mô tả đường kính cọc 2.000 mm, còn D200 là quy cách con kê có đường kính ngoài 200 mm.

Cách bố trí con kê trên lồng thép cọc khoan nhồi

Con kê cần được bố trí quanh lồng thép theo bản vẽ hoặc biện pháp thi công được chấp thuận. Mục tiêu là tạo hệ điểm kê phân bố hợp lý quanh chu vi và theo chiều dài lồng, thay vì tập trung nhiều viên tại một khu vực nhưng thiếu ở khu vực khác.

Không nên áp dụng một quy tắc cố định như “3–4 viên mỗi vòng” hoặc “cách nhau 2–3 m” cho mọi công trình. Số lượng và khoảng cách bố trí còn phụ thuộc vào đường kính lồng, chiều dài lồng, trọng lượng và độ cứng của lồng thép, vị trí nối lồng, phương án cẩu hạ và yêu cầu của hồ sơ thi công.

Các vị trí liên quan đến tai cẩu, điểm treo, mối nối lồng, ống siêu âm hoặc các chi tiết cấu tạo đặc biệt cũng cần được xem xét để tránh con kê gây cản trở quá trình cẩu lắp.

Xem hướng dẫn: Cách bố trí con kê theo bản vẽ thiết kế cọc khoan nhồi.

Cách tính số lượng con kê cọc khoan nhồi

Số lượng con kê không nên được xác định chỉ từ chiều dài cọc. Để tính sơ bộ, cần biết ít nhất số viên con kê trên mỗi tầng và số tầng bố trí theo chiều dài lồng thép.

Các giá trị đầu vào phải lấy từ bản vẽ hoặc phương án bố trí đã được xác định cho công trình. Ngoài số lượng lý thuyết, quá trình chuẩn bị vật tư có thể cần xem xét thêm tỷ lệ dự phòng cho vận chuyển, lắp đặt hoặc thay thế các viên không đạt yêu cầu.

Xem phương pháp tính chi tiết: Cách tính số lượng con kê cọc khoan nhồi theo chu vi và chiều dài lồng thép.

Khả năng chịu lực của con kê cọc khoan nhồi

Trong quá trình vận chuyển và thi công, con kê có thể chịu các tác động cơ học cục bộ do va chạm, ma sát, chuyển động của lồng thép và tiếp xúc với thành hố khoan. Vì vậy, độ đặc chắc, tình trạng nứt vỡ và khả năng chịu tải của sản phẩm là những thông tin cần được kiểm soát.

Một phương pháp đánh giá là thử tải mẫu đến phá hủy. Tuy nhiên, cần phân biệt rõ tải trọng phá hủy trong thử nghiệm với tải trọng làm việc cho phép tại công trường.

Xem phân tích: Khả năng chịu nén của con kê cọc khoan nhồi và cách đọc kết quả thử nghiệm.

Dữ liệu thử nghiệm con kê D200 Thái Long

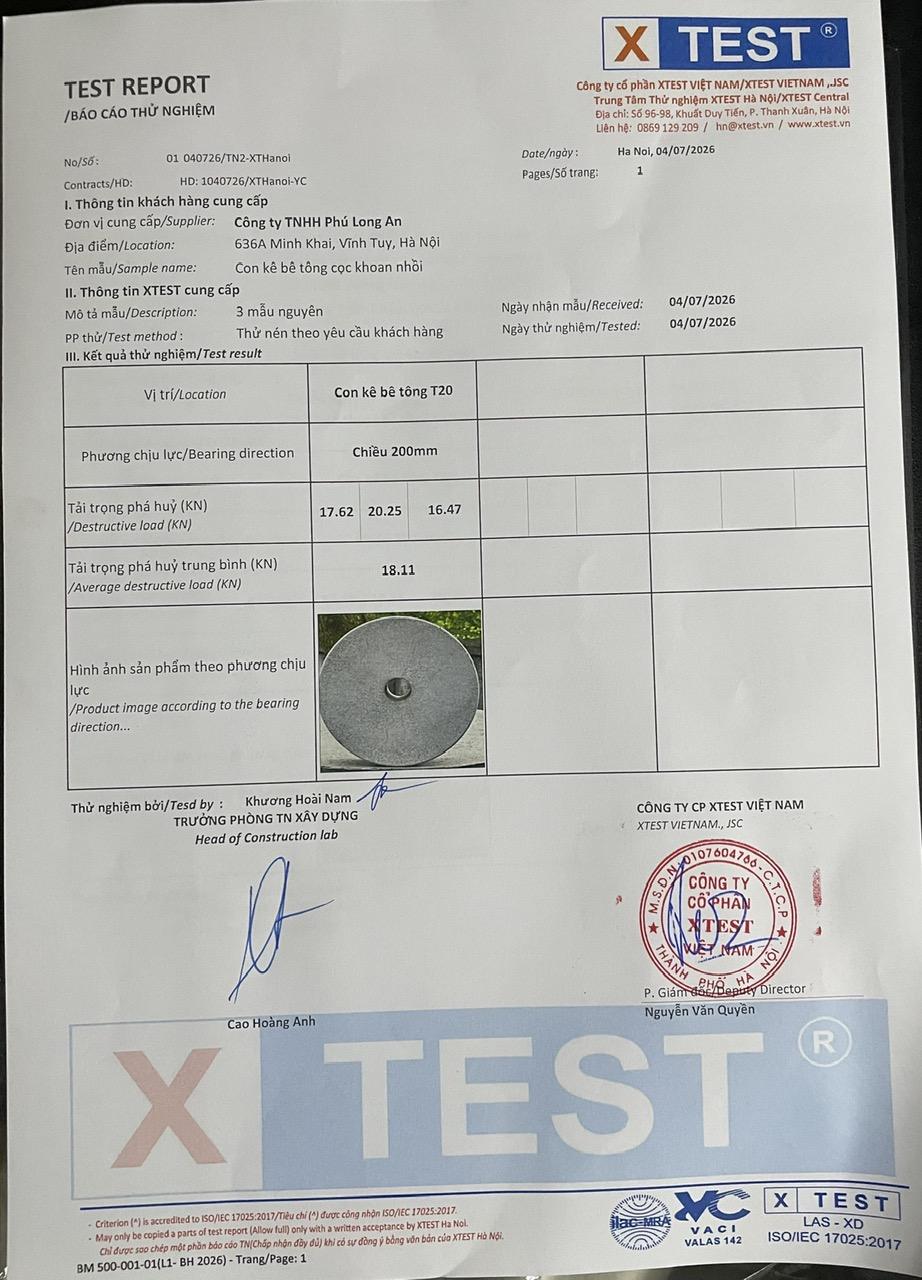

Đối với quy cách D200, mẫu Con kê cọc khoan nhồi D200 Thái Long đã được thử tải đến phá hủy tại XTEST Việt Nam ngày 04/07/2026. Ba mẫu thử ghi nhận lần lượt 17,62 kN, 20,25 kN và 16,47 kN, tương ứng giá trị trung bình 18,11 kN.

Xem chi tiết: Kết quả thử nghiệm độ bền nén con kê cọc khoan nhồi D200 Thái Long.

Con kê bê tông và con kê thép khác nhau như thế nào?

Cả con kê bê tông và con kê thép đều có thể được sử dụng để hỗ trợ duy trì khoảng cách giữa lồng thép và thành hố khoan nếu phù hợp với hồ sơ thiết kế và biện pháp thi công. Hai giải pháp khác nhau chủ yếu ở vật liệu, hình dạng, phương pháp chế tạo và cách lắp đặt.

Không nên tự ý thay thế hai loại cho nhau nếu chưa được xem xét theo yêu cầu kỹ thuật của công trình.

Xem bài so sánh: So sánh con kê bê tông và con kê thép trong thi công cọc khoan nhồi.

Những lỗi thường gặp khi sử dụng con kê cọc khoan nhồi

Một số lỗi cần kiểm soát trước khi hạ lồng thép gồm:

• Chọn sai quy cách hoặc kích thước làm việc của con kê.
• Bố trí không phù hợp quanh chu vi lồng thép.
• Số lượng con kê không phù hợp với phương án đã xác định.
• Liên kết con kê không ổn định.
• Sử dụng viên kê bị nứt, vỡ hoặc sứt mẻ ảnh hưởng đến kích thước làm việc hoặc khả năng liên kết.
• Không kiểm tra tổng thể lồng thép và hệ con kê trước khi cẩu hạ.

Xem đầy đủ: Các lỗi thường gặp khi sử dụng con kê cọc khoan nhồi và cách khắc phục.

Kiểm tra và nghiệm thu con kê trước khi hạ lồng thép

Sau khi lắp đặt, hệ con kê nên được kiểm tra cùng với lồng thép trước khi thực hiện công tác cẩu hạ.

Những nội dung cần quan tâm gồm:

• Đúng chủng loại và quy cách.
• Kích thước thực tế phù hợp với yêu cầu.
• Vị trí bố trí phù hợp với bản vẽ hoặc biện pháp thi công.
• Số lượng đầy đủ theo phương án đã xác định.
• Liên kết ổn định.
• Không sử dụng viên bị nứt, gãy hoặc hư hỏng ảnh hưởng đến khả năng làm việc.
• Không gây cản trở tai cẩu, vị trí nối lồng, ống siêu âm hoặc các chi tiết thi công khác.

Việc kiểm tra trước khi hạ lồng đặc biệt quan trọng vì sau khi lồng thép đã nằm trong hố khoan, khả năng tiếp cận và điều chỉnh hệ con kê bị hạn chế đáng kể.

Xem checklist: Nghiệm thu con kê cọc khoan nhồi trước khi hạ lồng thép.

Con kê được sử dụng ở giai đoạn nào của quy trình thi công cọc khoan nhồi?

Con kê được chuẩn bị và lắp trong giai đoạn gia công, hoàn thiện lồng thép trước khi cẩu hạ lồng xuống hố khoan. Đây là thời điểm thuận lợi nhất để kiểm tra quy cách, số lượng, vị trí và tình trạng của từng viên kê.

Sau khi kiểm tra lồng thép và hệ con kê, lồng mới được cẩu và hạ xuống hố khoan theo trình tự thi công của công trình.

Xem vị trí của công tác này trong toàn bộ quy trình: Quy trình thi công cọc khoan nhồi và vị trí sử dụng con kê.

Ứng dụng thực tế của Con kê cọc khoan nhồi Thái Long

Bên cạnh các bài viết kỹ thuật, Phú Long An xây dựng dữ liệu sản phẩm từ hình ảnh thực tế, kết quả thử nghiệm và các trường hợp sử dụng tại công trình. Những dữ liệu này giúp việc đánh giá sản phẩm không chỉ dựa trên tên quy cách mà còn có thể đối chiếu với điều kiện sử dụng thực tế.

Một trong các trường hợp đã được ghi nhận là quy cách D200 được sử dụng cho lồng thép cọc khoan nhồi D2000 tại một hạng mục thuộc dự án đường sắt Hà Nội – Quảng Ninh ở khu vực Bắc Ninh. Trường hợp này là dữ liệu của một cấu hình công trình cụ thể và không có nghĩa mọi cọc D2000 đều phải sử dụng con kê D200.

Xem trường hợp thực tế: Con kê D200 Thái Long sử dụng cho cọc khoan nhồi D2000.

Tra cứu các dòng Con kê cọc khoan nhồi Thái Long

Có thể tra cứu từng quy cách để xem thông tin chi tiết trước khi đối chiếu với bản vẽ công trình.

• Con kê cọc khoan nhồi D60/T6 Thái Long
• Con kê cọc khoan nhồi D90 Thái Long
• Con kê cọc khoan nhồi D120 Thái Long
• Con kê cọc khoan nhồi D150 Thái Long
• Con kê cọc khoan nhồi D170 Thái Long
• Con kê cọc khoan nhồi D200 Thái Long

Câu hỏi thường gặp về con kê cọc khoan nhồi

Con kê cọc khoan nhồi có tác dụng gì?

Con kê tạo và hỗ trợ duy trì khoảng cách giữa lồng thép với thành hố khoan, góp phần định vị lồng thép và hình thành chiều dày lớp bê tông bảo vệ theo hồ sơ thiết kế.

D90, D120 và D150 có phải tương ứng với lớp bảo vệ 90, 120 và 150 mm không?

Không. D90, D120 và D150 là tên quy cách sản phẩm. Chiều dày lớp bảo vệ thực tế còn phụ thuộc vào hình học viên kê, vị trí lắp và vị trí cốt thép ngoài cùng.

Cọc D2000 có bắt buộc sử dụng con kê D200 không?

Không. D2000 là đường kính cọc, còn D200 là quy cách con kê. Việc sử dụng D200 phải được xác định từ cấu tạo lồng thép, lớp bê tông bảo vệ và hồ sơ thiết kế của công trình.

Mỗi vòng lồng thép cần bao nhiêu viên con kê?

Không có một số lượng cố định áp dụng cho mọi công trình. Số viên trên mỗi tầng và khoảng cách giữa các tầng cần căn cứ vào bản vẽ hoặc biện pháp thi công đã được xác định.

Tải trọng phá hủy 18,11 kN của D200 có phải tải trọng sử dụng cho phép không?

Không. 18,11 kN là tải trọng phá hủy trung bình của ba mẫu D200 trong một đợt thử nghiệm, không phải tải trọng làm việc cho phép hoặc tải trọng thiết kế của viên kê tại công trường.

Có thể thay con kê bê tông bằng con kê thép không?

Không nên tự ý thay đổi chủng loại. Việc lựa chọn hoặc thay thế cần căn cứ vào hồ sơ thiết kế, biện pháp thi công và yêu cầu kỹ thuật của dự án.

Xem thêm: Câu hỏi thường gặp về con kê cọc khoan nhồi.

Kết luận

Con kê cọc khoan nhồi là chi tiết phục vụ quá trình thi công lồng thép, có nhiệm vụ tạo và hỗ trợ duy trì khoảng cách giữa cốt thép với thành hố khoan. Để con kê làm việc đúng chức năng, cần lựa chọn dựa trên hồ sơ thiết kế, xác định đúng cốt thép ngoài cùng, kiểm tra kích thước làm việc, bố trí hợp lý và nghiệm thu trước khi hạ lồng thép.

Các tên quy cách D60, D90, D120, D150, D170 và D200 không nên được sử dụng như giá trị lớp bê tông bảo vệ mặc định. Việc lựa chọn phải dựa trên cấu tạo thực tế của lồng thép và yêu cầu của từng công trình.

Đối với hệ Con kê bê tông Thái Long, Công ty TNHH Phú Long An đang xây dựng đồng thời dữ liệu quy cách, kết quả thử nghiệm và các trường hợp ứng dụng thực tế nhằm hỗ trợ việc đối chiếu sản phẩm với yêu cầu kỹ thuật của dự án.
