Con kê bê tông cọc khoan nhồi D170 Thái Long là quy cách con kê tròn có đường kính ngoài danh nghĩa 170 mm, được lắp trên lồng thép để hỗ trợ duy trì khoảng cách với thành hố khoan. Ba mẫu D170/T17 thử tại XTEST ghi nhận tải trọng phá hủy lần lượt 10,38 kN, 16,61 kN và 18,59 kN, trung bình 15,19 kN.
D170 thuộc hệ Con kê cọc khoan nhồi Thái Long do Công ty TNHH Phú Long An sản xuất và cung cấp. Quy cách này nằm giữa D150 và D200 trong nhóm sản phẩm có kích thước lớn, nhưng việc sử dụng D170 không được quyết định chỉ bởi đường kính cọc.
Để xác định một công trình có phù hợp với D170 hay không, cần đối chiếu đồng thời lớp bê tông bảo vệ, cấu tạo lồng thép, cốt thép ngoài cùng, vị trí lắp con kê và kích thước làm việc thực tế.
Xem hệ thống tổng thể: con kê cọc khoan nhồi D170 và các quy cách D90–D200.
Mục lục
Thông Số Con Kê Bê Tông Cọc Khoan Nhồi D170
| Thông số | Dữ liệu |
|---|---|
| Tên sản phẩm | Con kê bê tông cọc khoan nhồi D170 Thái Long |
| Mã trên hồ sơ thử nghiệm | T17 |
| Đường kính ngoài danh nghĩa | 170 mm |
| Vật liệu | Bê tông đúc sẵn |
| Hình dạng | Dạng tròn có vị trí lắp qua khu vực tâm |
| Tải trọng phá hủy trung bình | 15,19 kN |
| Vị trí sử dụng | Phía ngoài lồng thép cọc khoan nhồi |
| Chức năng | Hỗ trợ duy trì khoảng cách giữa cốt thép ngoài cùng và thành hố khoan |
Lưu ý: D170 là tên quy cách theo đường kính ngoài danh nghĩa 170 mm. D170 không có nghĩa lớp bê tông bảo vệ bằng 170 mm và cũng không mặc định tương ứng với một đường kính cọc cụ thể.
D170 Có Tạo Lớp Bê Tông Bảo Vệ 70–75 mm Không?
Không thể mặc định.
Trong cấu hình hình học đơn giản, nếu viên kê D170 được lắp đồng tâm trên thanh Ø20 và chính thanh này là cốt thép ngoài cùng cần bảo vệ:
(170 − 20) / 2 = 75 mm
Nếu lắp đồng tâm trên thanh Ø30:
(170 − 30) / 2 = 70 mm
Như vậy, 70–75 mm chỉ là khoảng cách hình học trong các cấu hình giả định.
Nếu thép đai, thép xoắn, vòng gia cường hoặc một chi tiết cốt thép khác nằm phía ngoài thanh lắp con kê thì lớp bê tông bảo vệ thực tế phải được xác định lại từ bộ phận ngoài cùng đó.
Xem hướng dẫn: Chiều dày lớp bê tông bảo vệ cọc khoan nhồi và cách chọn con kê.

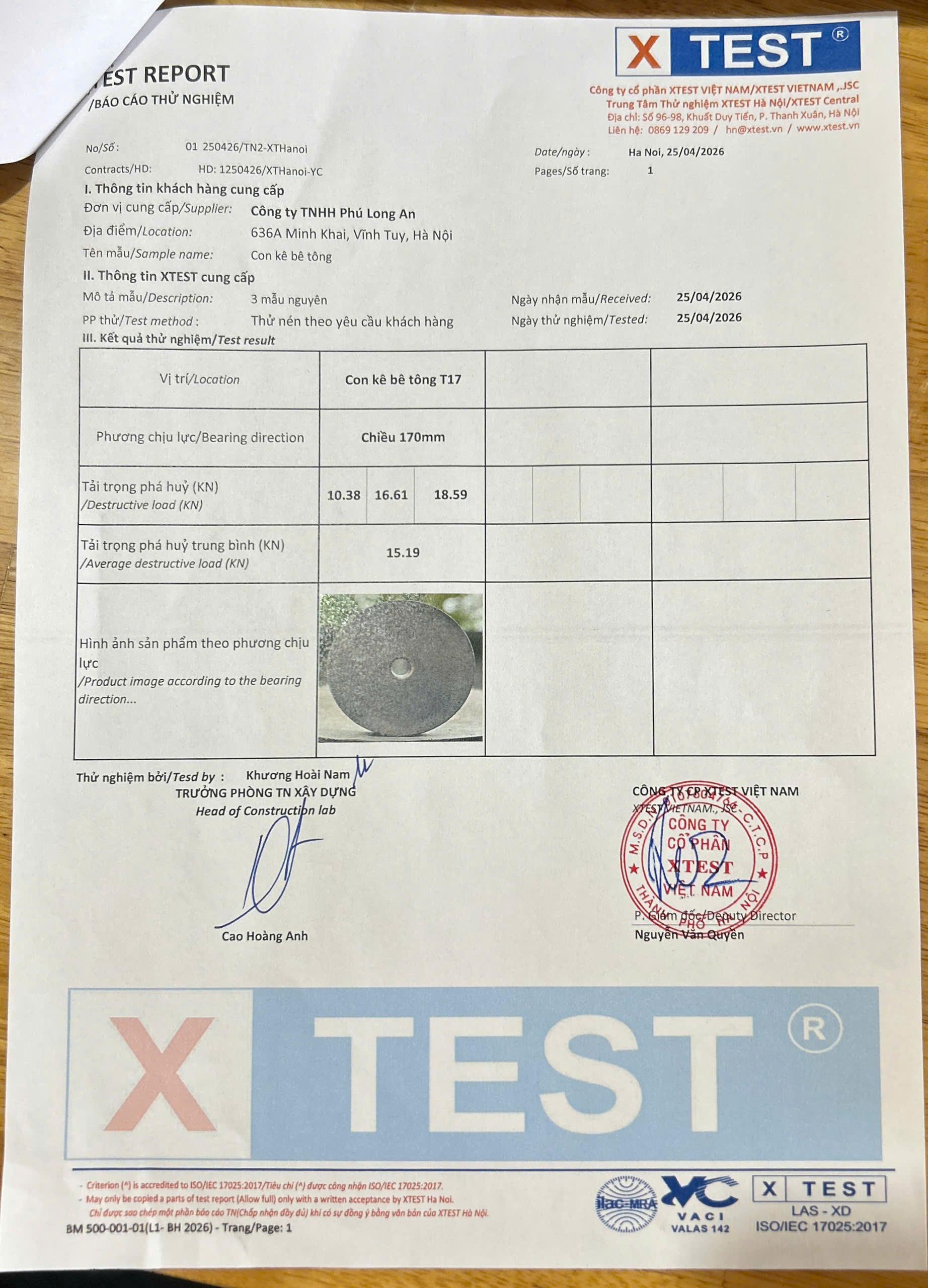

Kết Quả Thử Nghiệm Con Kê D170 Thái Long
Quy cách D170 đã được thử tải trên ba mẫu. Trên hồ sơ thử nghiệm, sản phẩm được nhận diện bằng mã T17; trong hệ thống tên hiện tại, quy cách tương ứng được gọi là D170.
| Mẫu | Tải trọng phá hủy |
|---|---|
| Mẫu 1 | 10,38 kN |
| Mẫu 2 | 16,61 kN |
| Mẫu 3 | 18,59 kN |
| Trung bình | 15,19 kN |
Giá trị trung bình:
(10,38 + 16,61 + 18,59) / 3 ≈ 15,19 kN
15,19 kN là tải trọng phá hủy trung bình của ba mẫu D170/T17 trong điều kiện thử nghiệm. Đây không phải tải trọng làm việc cho phép của viên D170 ngoài công trường.
15,19 kN Của D170 Có Ý Nghĩa Gì?
Kết quả 15,19 kN cung cấp dữ liệu trực tiếp về phản ứng của mẫu D170 khi được thử đến phá hủy.
Dữ liệu này hữu ích để:
- Đánh giá đặc tính cơ học của mẫu D170.
- Đối chiếu với các quy cách khác đã thử.
- Bổ sung hồ sơ kỹ thuật sản phẩm.
- Kiểm soát và theo dõi chất lượng sản xuất.
Tuy nhiên, không nên diễn đạt:
“D170 chịu được 15,19 kN tại công trường.”
Cách diễn đạt chính xác hơn:
“Ba mẫu D170/T17 ghi nhận tải trọng phá hủy trung bình 15,19 kN trong điều kiện thử nghiệm.”
Xem tổng hợp dữ liệu: Khả năng chịu nén con kê cọc khoan nhồi D90–D200.
Vì Sao Kết Quả Ba Mẫu D170 Khác Nhau?
Ba mẫu ghi nhận từ 10,38 kN đến 18,59 kN. Mức phân tán này cho thấy giá trị trung bình không phải thông tin duy nhất cần đọc trong báo cáo.
Kết quả từng mẫu có thể chịu ảnh hưởng bởi nhiều yếu tố:
- Độ đồng đều của vật liệu.
- Độ đặc chắc.
- Điều kiện dưỡng hộ.
- Hình học thực tế của từng viên.
- Khuyết tật cục bộ.
- Vị trí tiếp xúc khi thử.
- Phương đặt và phương gia tải.
Do đó, khi có dữ liệu đầy đủ nên công bố cả kết quả từng mẫu thay vì chỉ công bố con số trung bình.
D170 Khác D150 Và D200 Ở Điểm Nào?
Khác biệt trực tiếp nhất là đường kính ngoài:
| Quy cách | Đường kính ngoài | Quan hệ với D170 |
|---|---|---|
| D150 | 150 mm | Nhỏ hơn D170 20 mm |
| D170 | 170 mm | Quy cách đang xét |
| D200 | 200 mm | Lớn hơn D170 30 mm |
Việc thay D150 bằng D170 hoặc D170 bằng D200 sẽ làm thay đổi kích thước hình học phía ngoài của hệ con kê. Do đó, không nên tự ý thay quy cách mà chưa kiểm tra lại cấu tạo lồng thép và lớp bảo vệ.
Xem: Con kê cọc khoan nhồi D150 Thái Long và Con kê cọc khoan nhồi D200 Thái Long.
Khi Nào Nên Xem Xét Con Kê D170?
D170 có thể được xem xét khi kích thước làm việc của sản phẩm phù hợp với cấu tạo thực tế.
Trước khi lựa chọn cần xác định:
- Chiều dày lớp bê tông bảo vệ trên bản vẽ.
- Cốt thép ngoài cùng cần bảo vệ.
- Vị trí dự kiến lắp con kê.
- Đường kính thanh thép tại vị trí lắp.
- Khoảng hở giữa lồng thép và thành hố.
- Khả năng bố trí D170 mà không gây bất lợi khi hạ lồng.
Sau đó mới đối chiếu với D150, D170 và D200 để xác định quy cách phù hợp.
Xem hướng dẫn: Lựa chọn con kê cọc khoan nhồi D90–D200 theo bản vẽ.
D170 Có Dùng Riêng Cho Cọc Đường Kính Lớn Không?
Không.
Không có quy tắc:
“Cọc càng lớn thì bắt buộc dùng D170 hoặc D200.”
Hai cọc cùng đường kính có thể có đường kính lồng thép, cấu tạo cốt thép và lớp bê tông bảo vệ khác nhau.
Vì vậy, đường kính cọc chỉ là một dữ liệu đầu vào, không phải tiêu chí duy nhất để chọn D170.
D170 Có Vai Trò Gì Trên Lồng Thép?
Khi được bố trí phù hợp, D170 tạo điểm giới hạn phía ngoài lồng thép và hỗ trợ:
- Duy trì khoảng cách với thành hố khoan.
- Hạn chế cốt thép ngoài cùng tiếp xúc trực tiếp với thành hố tại vị trí kê.
- Hỗ trợ định vị lồng thép trong quá trình hạ lồng.
- Hỗ trợ hình thành lớp bê tông bảo vệ theo cấu tạo thiết kế.
Con kê không thay thế độ cứng của lồng thép, hệ treo hoặc biện pháp định vị tổng thể.
Cần Kiểm Tra Gì Trước Khi Sử Dụng D170?
- Kiểm tra đúng quy cách D170.
- Kiểm tra đường kính ngoài.
- Kiểm tra ngoại quan, loại bỏ viên nứt hoặc hư hỏng ảnh hưởng đến chức năng.
- Lắp thử trên đúng vị trí thép dự kiến.
- Đo kích thước làm việc thực tế.
- Đối chiếu với lớp bê tông bảo vệ trên bản vẽ.
- Kiểm tra liên kết trước khi vận chuyển và hạ lồng.
Cách kiểm tra này quan trọng hơn việc chỉ nhìn tên D170 rồi mặc định sản phẩm phù hợp.
Câu Hỏi Thường Gặp
Con kê cọc khoan nhồi D170 có đường kính bao nhiêu?
D170 có đường kính ngoài danh nghĩa 170 mm.
D170 có phải lớp bê tông bảo vệ 170 mm không?
Không. D170 chỉ là tên quy cách theo đường kính ngoài.
D170 có thể tạo khoảng cách 70–75 mm không?
Có thể trong một số cấu hình hình học, ví dụ khi lắp đồng tâm trên thanh Ø20–Ø30. Đây không phải giá trị lớp bảo vệ mặc định.
Con kê D170 chịu nén bao nhiêu?
Ba mẫu D170/T17 ghi nhận 10,38 kN, 16,61 kN và 18,59 kN; tải trọng phá hủy trung bình là 15,19 kN.
15,19 kN có phải tải trọng sử dụng của D170 không?
Không. Đây là tải trọng phá hủy trung bình của ba mẫu trong điều kiện thử.
Có thể thay D150 bằng D170 không?
Không nên tự thay. D170 có đường kính ngoài lớn hơn D150 20 mm nên kích thước làm việc có thể thay đổi.
Có thể thay D170 bằng D200 không?
Không nên tự thay. D200 lớn hơn D170 30 mm và cần được đối chiếu lại với bản vẽ.
D170 dùng cho cọc đường kính bao nhiêu?
Không thể xác định chỉ từ đường kính cọc. Cần xem lớp bảo vệ và cấu tạo lồng thép.
Kết Luận
Con kê bê tông cọc khoan nhồi D170 Thái Long có đường kính ngoài danh nghĩa 170 mm và được sử dụng để hỗ trợ duy trì khoảng cách giữa lồng thép với thành hố khoan.
Trong các cấu hình lắp đồng tâm trên thanh Ø20–Ø30, khoảng cách hình học có thể khoảng 75–70 mm, nhưng không được mặc định là chiều dày lớp bê tông bảo vệ.
Ba mẫu D170/T17 đã ghi nhận tải trọng phá hủy lần lượt 10,38 kN, 16,61 kN và 18,59 kN, trung bình 15,19 kN. Đây là dữ liệu thử nghiệm của mẫu, không phải tải trọng làm việc cho phép tại công trường.
Con Kê Cọc Khoan Nhồi D170 Thái Long
Thương hiệu: Thái Long
Nhà sản xuất: Công ty TNHH Phú Long An
Quy cách: D170
Đường kính ngoài: 170 mm
Tải trọng phá hủy trung bình của 3 mẫu: 15,19 kN
